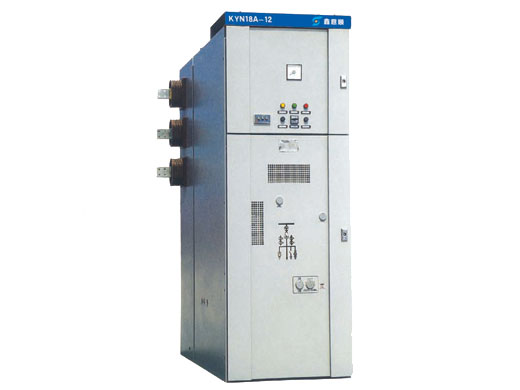

KYN18A-12鎧裝移開式交流金屬封閉開關設備
KYN18A-12(KYN100)型鎧裝移開式交流金屬封閉開關設備柜體采用敷鋁鋅板多重折彎后栓接而成，柜內主開關配用3AH、ZN65A、ZN12等空氣絕緣的中落手車式真空斷路器。開關設備是用于發電廠、變電站、工礦企事業單位等變配電產所。
技術參數
| 項目 | 單位 | 參數 | |||||
| 額定電壓 | kv | 12 | |||||
| 額定頻率 | HZ | 50/60 | |||||
| 額定絕緣水平 | 1min工頻耐受電壓 | kv | 42（隔離斷口：48） | ||||
| 雷電沖擊耐受電壓 | 75（隔離斷口：85） | ||||||
| 額定電流 | A | 630、1250、1600、2000、2500、3150、4000、5000 | |||||
| 額定短時耐受電流（4s） | KA | 20 | 25 | 31.5 | 40 | 50 | |
| 額定峰值耐受電流 | 50 | 63 | 80 | 100 | 130 | ||
| 額定短路開斷電流 | 20 | 25 | 31.5 | 40 | 50 | ||
| 額定短路關合電流（4s） | 50 | 63 | 80 | 100 | 130 | ||
| 防護等級 | 外殼IP4X | ||||||
| 外形尺寸 （寬×深×高） | ≤1250A | mm | 800×1775×2130 | ||||
| ≥1600A | 900×2175×2130 | ||||||
| 架空進出線 | 深度為1800 | ||||||
