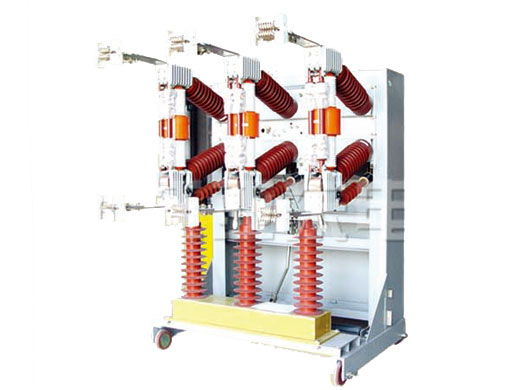

ZN12-40.5戶內高壓交流真空斷路器
ZN12-40.5戶內高壓交流真空斷路器采用電回路與操作機構前后布置方式，采用與斷路器一天的專用彈簧機構。主回路選用先進的縱磁場真空滅弧室，斷路器體積小，性能穩定，操作安全可靠。主要用于40.5kv電力系統，作為發電廠、變電站以及工礦企業動力設備的保護和控制單元。適用于頻繁操作場所。
技術參數
| 項目 | 單位 | 參數 | |
| 額定電壓 | KV | 40.5 | |
| 工頻耐受電壓（1min） | KV | 95 | |
| 雷電沖擊耐受電壓（峰值） | KV | 185 | |
| 額定頻率 | HZ | 50 | |
| 額定電流 | A | 1250、1600、2000 | |
| 額定短路開斷電流 | KA | 25 | 31.5 |
| 4s額定短時耐受電流 | KA | 25 | 31.5 |
| 額定峰值耐受電流（峰值） | KA | 63 | 80 |
| 額定短路關合電流（峰值） | KA | 63 | 80 |
| 額定電容組開斷電流 | A | 400 | |
| 機械壽命 | 次 | 10000 | |
| 額定短路電流開斷次數 | 次 | 20 | |
| 額定操作順序 | 分-0.3s-合分-180s-合分 | ||
